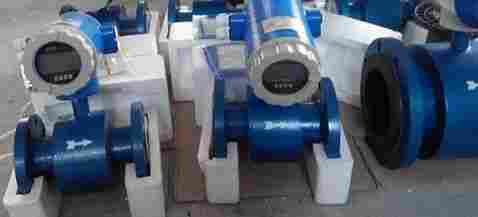

自来水管道电磁流量计

价格 电议
更新时间
2020-07-11 04:05:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
现货
近期热度
次浏览
立即询报价

详细介绍

一、产品简介：

   自来水管道电磁流量计基于法拉第电磁感应法律。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

二、测量原理：
   自来水管道电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=KBVD
式中：K----仪表常数
B----磁感应强度
V----测量管道截面内的平均流速
D----测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。

三、技术参数：
1、仪表精度：管道式0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s
4、工作压力：1.6MPa
5、环境温度：-40℃～+50℃
6、介质温度：聚四氟乙烯衬里≤180℃
       橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4
8、防爆证号：GYB01349
9、外磁干扰：≤400A/m
10、外壳防护： 一体化型： IP65；
        分 离 型：传感器IP68(水下5米，仅限于橡胶衬里)
        转换器IP65
11、输出信号：4～20mA.DC，负载电阻0～750Ω
12、通讯输出：RS485或CAN总线
13、电气连接：M20×1.5内螺纹，φ10电缆孔
14、电源电压：90～220V.AC、24±10%V.DC
15、总线大功耗：≤10VA

四、产品特点：

1、不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现
高精度测量 ；
2、测量管内无阻流体，压损小，直管段要求低；
3、衬里和电极有多种选择，能满足测量多种导电流体的要求；
4、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单；
5、具有RS485或RS232数字通讯信号输出；
6、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
7、转换器采用16位嵌入式微处理器，运算速度快，抗干扰能力强，测量可靠，

五、口径及流量的选择：

公称通径(mm)

可测量流量范围(m3/h)

有效测量流量范围(m3/h)

公称通径(mm)

可测量流量范围(m3/h)

有效测量流量范围(m3/h)

10

0.0142～3.3912

0.0848～2.826

300

12.717～3052

76.302～2543

15

0.0318～7.6302

0.1908～6.3585

350

17.31～4154

103.86～3461

20

0.0566～13.5648

0.3392～11.304

400

22.61～5425

135.65～4521

25

0.0883～21.195

0.5298～17.6625

450

28.62～6867

171.68～5722

32

0.1447～34.7258

0.8682～29.9382

500

35.33～8478

211.95～7065

40

0.2261～54.2592

1.3565～45.216

600

50.87～12208

305.2～10173

50

0.3533～84.78

2.1195～70.65

700

69.24～16616

415.4～13847

65

0.5970～143.28

3.5819～119.39

800

90.44～21703

542.6～18086

80

0.9044～217.03

5.4259～180.86

900

114.46～27468

686.7～22890

100

1.413～339.12

8.478～282.6

1000

141.3～33912

847.8～28260

125

2.2079～529.87

1200

203.5～48833

1221～40694

150

3.1793～763

19.0755～635.85

1400

277～66467

1662～55389

200

5.652～1356

33.912～1130.4

1600

361.8～86814

2171～72345

250

8.8313～2119

52.9875～1766

1800

457.9～109874

2747～91562
